スムーズに組立を行うには2名以上の組立をお勧め致します。

スチールラックは部材それぞれに重量がありますので、組み立てには十分ご注意ください。

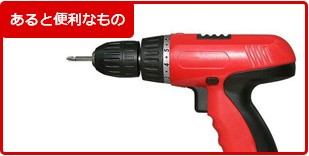

尚、業務用スチールラック専門店 ロジスチールでは組み立て時に「手袋（滑り止め付推奨）」「養生マット（ダンボールも可）」「ドライバーと10mmスパナ」のご用意を推奨しております。

部材のご確認

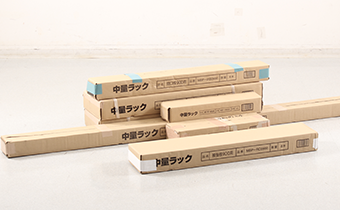

開梱し各種部材をご確認ください。（※お客様ご購入内容により部材数も異なります）

• 支柱　4本
• 棚板　4枚（4段の場合）
• W型コーナープレート　8個（L・Rが4個ずつ）
• ベースプレート　4個
• ビス＆ナット　一式（多めに入っております）
• 組立用簡易ドライバー　1個
• 組立説明書　1枚

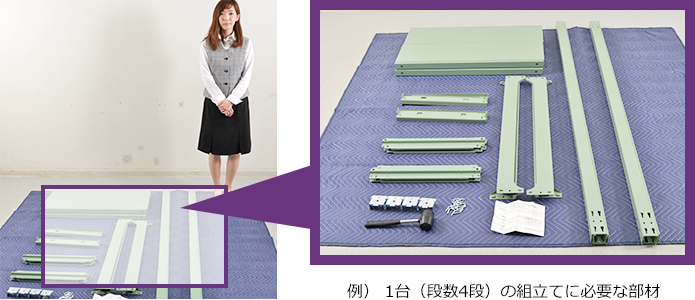

• 1台(段数4段)の組立に必要な部材

支柱にベースプレート・コーナープレートを取付ける

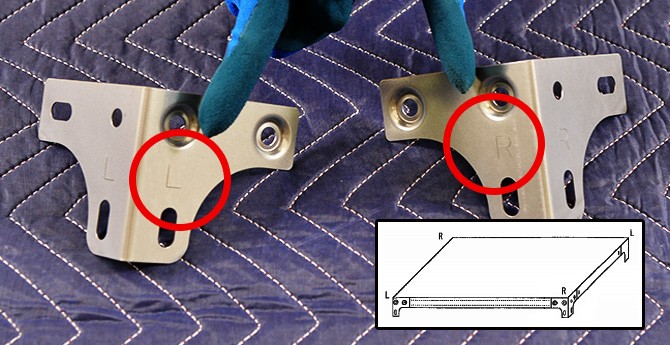

W型コーナープレートには「L」と「R」がありますのでご注意ください。

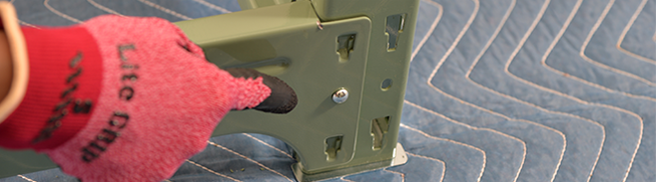

ベースプレート＋コーナープレートを以下のイメージの重ね順で支柱に取り付けます。※支柱すべて

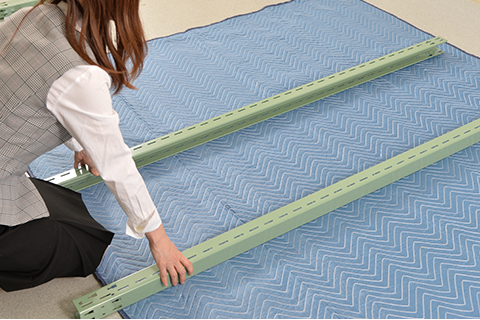

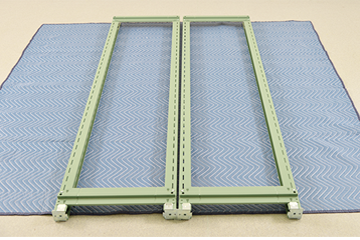

プレート設置側を底面として、支柱2本をイメージのように並べてから取り付けましょう。

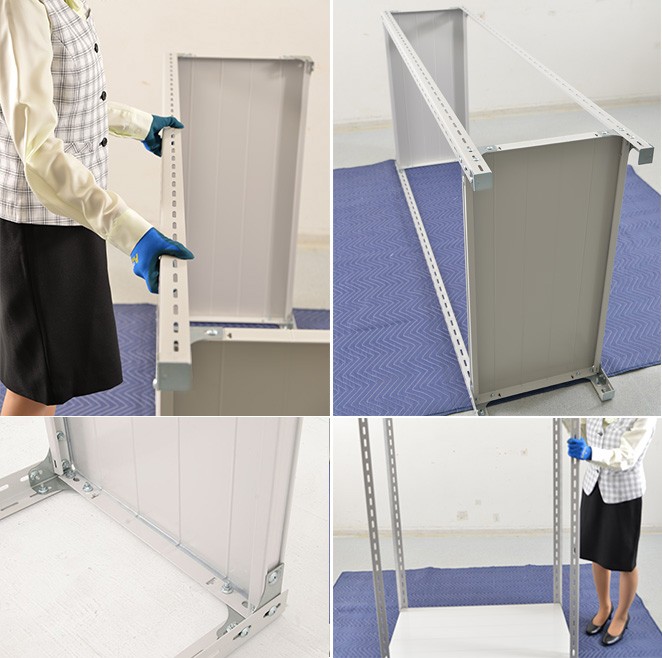

棚板と支柱をコーナープレートで固定する

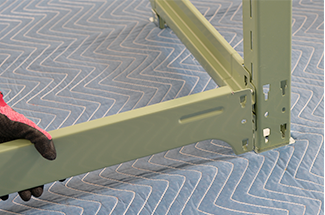

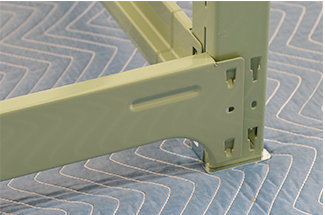

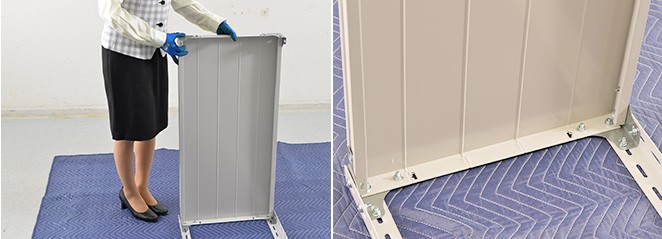

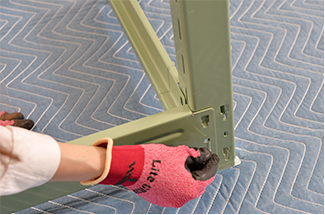

ベースプレートを取り付ける際、最下段の穴にベースプレート＋支柱＋コーナープレートが重なる形でビス止めを行います。

反対側の箇所も同様にビスをつけ固定してください。

最上段にも棚板を設置、ビスで固定します。１番上に棚板がくるように取り付けてください。

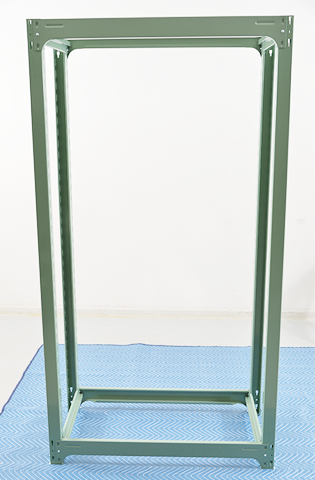

残りの支柱２本を取付、ビスで固定します。固定出来たら起こしてください。
（※サイズにより重いので２人で起こされる方が安全です）

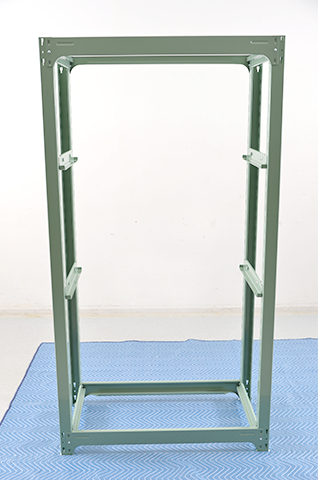

棚板を設置する（中段・BCフック仕様）

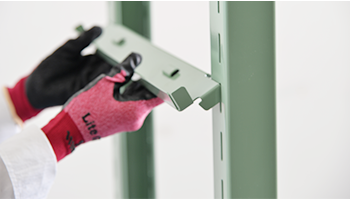

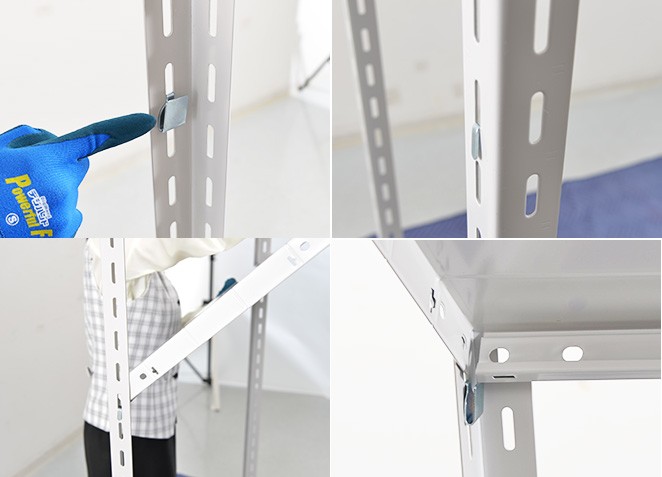

イメージのようにフックを支柱内側に高さを合わせて段数1段/4個おつけください。

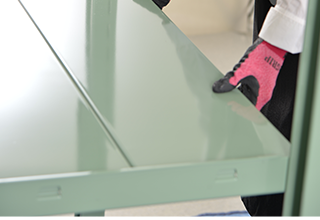

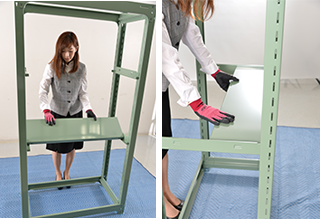

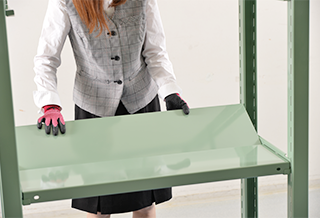

BCフックにひっかけるように棚板を上からかぶせてください。

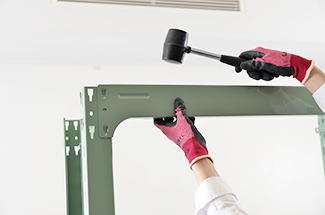

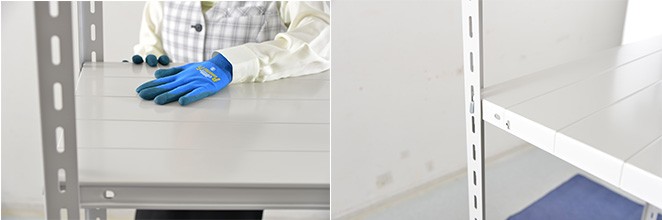

棚板がしっかりハマっていない可能性がありますので、上から手のひらで叩いてください。 かっちりハマると水平になります。

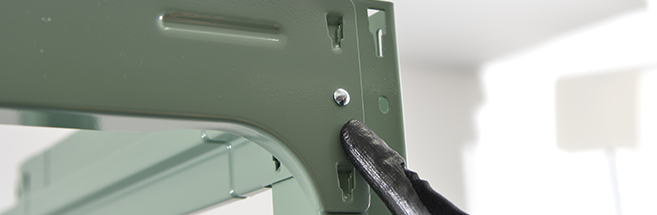

※ボルト固定部分が緩いとグラグラとします。しっかり締めて固定してください。
ボルトを締める際に、ドライバーとスパナを併用し、ナット側をスパナ等で締めると、より強く固定できます。
